VESAクイックコネクト(VQC)プレート



VESA75x75, 100x100対応ディスプレイをモニターアームにマウントする場合、機器の背面でネジ固定するため、アームから機器を取り外す場合、その都度、ネジを外す必要があります。



しかし、本製品を使用すれば、機器のアームからの着脱(クイックリリース)が簡単に行えます。



使用方法は非常にシンプルです:



 - ICWUSA製モニターアーム先端のVESAプレートに本製品のスライドインプレートを取付けます。

    - 付属のVESAアダプタをディスプレイ背面に取付け、スライドインプレートに通します。

    - ノブによるロック機能があります。

 - 機器を取り外す場合は、ノブを上げてロック解除し機器をスライドアウトさせます。



*メンテナンス・クリーニングなどでアームから機器を取り外す必要がある

*小型の超音波診断装置やタブレットなど携帯して使用する機器を一時的に固定する



といった場合に、ご使用いただくとより効果的です。





ダウンロード
ICWUSA VESAQuickConnectPlate資料.pdf
PDFファイル 291.5 KB



ウォールトラック(ウォールチャネル)

ICWUSA 医療用モニターアーム ウォールトラック

壁取り付け用のレールです。

TMD12(長さ12インチ、約30.48cm)

TMD19(長さ19インチ、約48.26cm)

TMD23(長さ23インチ、約58.42cm)

TMD26(長さ26インチ、約66.04cm)

TMD36(長さ36インチ、約91.44cm)

TMD50(長さ50インチ、約127cm)




フレームタイプCPUマウント

ICWUSA フレームタイプCPUマウント

サイズは4種類

対応サイズ

CPU-MINI-T

幅:1.0" (2.54cm) to 2.2" (5.59cm)

高さ:8.03" (20.4cm) to 12.93" (32.84cm)

CPU-MINI

幅:1.86" (4.72cm) to 3.2" (8.13cm)

高さ: 8.03" (20.4cm) to 12.93" (32.84cm)

CPU-2.8

幅:2.8" (7.11cm) to 5" (12.7cm)

高さ:10.75" (27.3cm) to 18.25" (46.36cm)

CPU-5

幅:5" (12.7cm) to 7" (17.78cm)



高さ:10.75" (27.3cm) to 18.25" (46.36cm)



ダウンロード
フレームタイプCPUマウントプロダクトシート
CPU-Frame_prod_sheet1.pdf
PDFファイル 371.8 KB

クランプタイプCPUマウント

ICWUSA クランプタイプCPUマウント

サイズは2種類

対応サイズ

CPU-SF

幅:2" to 4.7" (5.08cm to 11.94cm)

CPU-FF

幅:4.6" to 8" (11.68cm to 20.32cm)





ダウンロード
クランプタイプCPUマウントプロダクトシート
CPU-Clamp_prod_sheet1.pdf
PDFファイル 466.5 KB

スモールフォームファクタPCマウント (ミニPC, マイクロPC用マウント)

ICWUSA スモールフォームファクタPCマウント (ミニPC, マイクロPC用マウント)

対応サイズ

幅:2.5-7.6㎝

高さ:19.7㎝まで



壁用、ウォールトラック用など



バリエーションあり

ダウンロード
スモールフォームファクタPCマウントプロダクトシート
PSS_CPUMF.PDF
PDFファイル 953.4 KB



CPU12 ミニPCケース

ICWUSA CPU12 ミニPCケース

75/100mmVESAアダプタ対応のスモールPCを収納するケースです。

 8” W x 9” H x 2” D (20.3 cm x 22.8 cm x 5 cm)のサイズまで収納可能

ACアダプタとケーブルを収納可能

両サイドの通気口が熱だまりを防ぎます

ダウンロード
CPU12 ミニPCケース プロダクトシート
CPU12_prod_sheet.pdf
PDFファイル 1.3 MB



ASBSKT1 病院用ウォールマウント収納カゴ

ICWUSA  ASBSKT1 病院用ウォールマウント収納カゴ



*耐荷重12.7㎏の高荷重タイプ

*30.3 cmW x 10.8 cmD x 14.7 cmH

*壁取付用レール(チャネル)に固定が可能

*ワイヤー部分は航空機に使用されるアルミニウムを採用

*粉体処理加工で、表面に傷が付きにくい

*出し入れしやすいエルゴノミクスデザイン



*便利なケーブルフックが4方向に付属

ダウンロード
ASBSKT1 病院用ウォールマウント収納カゴ プロダクトシート
PSS_WireBasket-button-min.pdf
PDFファイル 310.1 KB



その他にもさまざまなアクセサリをご用意しています

(下のアイテム以外にも数多くのアクセサリがございます)

ICWUSA モニターアーム用ハンドル
ICWUSA モニターアーム用ケーブルフック
ICWUSA モニターアーム用キーボードトレイ用サービストレイ

ハンドル

ケーブルフック

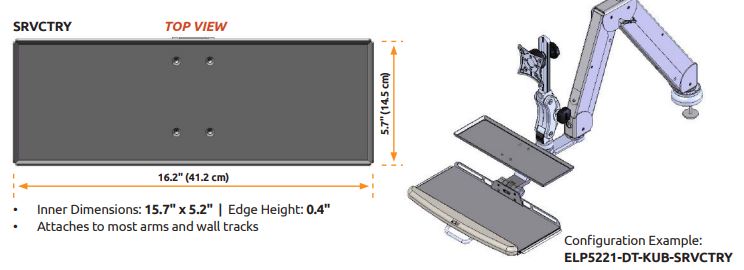

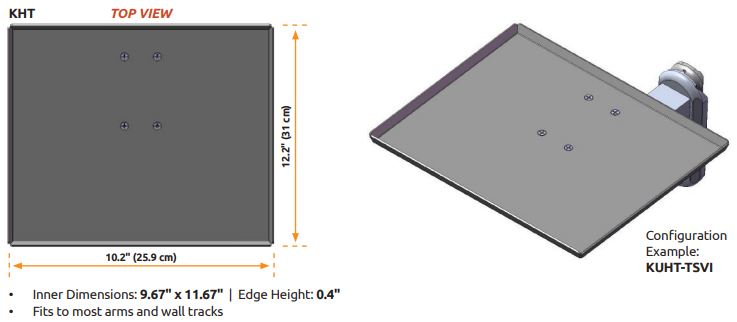

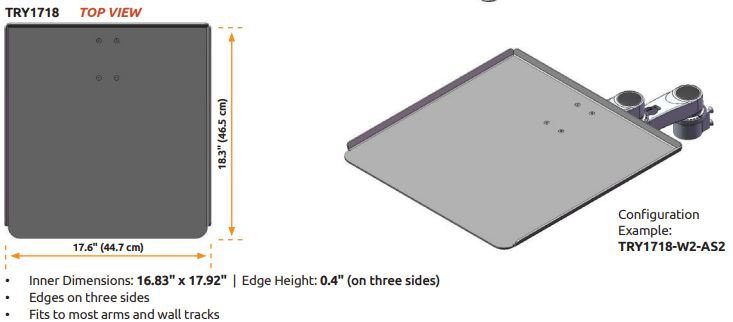

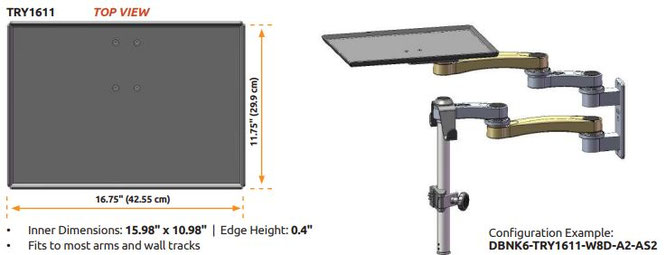

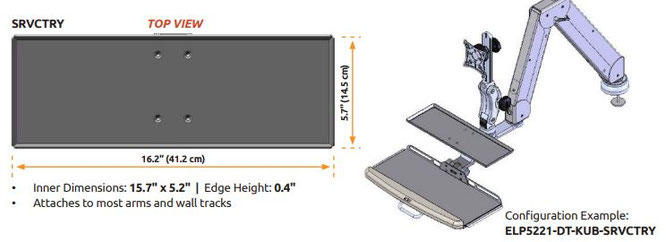

サービストレイ


ICWUSA モニターアーム カメラマウント
ICWUSA キーボードトレイ取付用バーコードスキャナブラケット
バーコードスキャナ用トレイ

カメラマウントアダプタ

アルミ製キーボードトレイ用

バーコードスキャナブラケット

バーコードスキャナ用トレイ


ICWUSA モニターアーム 100x200mm VESA プレート
ICWUSA モニターアーム VESA 75x75mm 100x100mm  アダプタープレート
ICWUSA モニターアーム ポールマウント/フロアマウント用支柱(長さ48インチ)

100x200mm VESA プレート

VESA 75x75mm 100x100mm     アダプタープレート

ポールマウント/フロアマウント用支柱(長さ48インチ)
