医療機器 生体情報モニタ用 モニターアーム

日本光電ライフスコープG7/G9ディスプレイ用アーム


ASUL180HBV-W5  チャネル取付用高さ調整式モニターアーム
ASULBV-W5-A1  チャネル取付用スウィーベルアーム

ASUL180HBV-W5

チャネル取付用高さ調整式モニターアーム

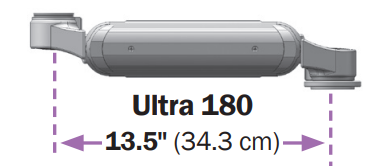

アームの長さ:34.3cm

高さ調整レンジ:40.6cm

スウィーベル(アーム全体):最大180°

スウィーベル(先端):最大180°

チルト:最大50°

ASULBV-W5-A1

チャネル取付用スウィーベルアーム

アームの長さ:26.7cm

高さ調整なし(水平式)

スウィーベル(アーム全体):最大180°

スウィーベル(先端):最大180°

チルト:最大50°

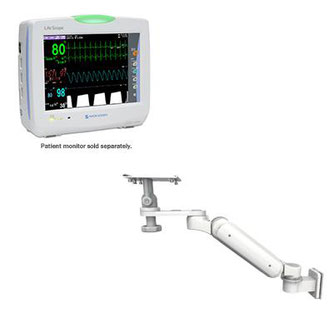

日本光電BSM3500生体情報モニタ用アーム


ASDBGE1-W5-A1 チャネル取付用スウィーベルアーム
UL180HDBGE3W5  チャネル取付用高さ調整式モニターアーム

ASDBGE1-W5-A1

チャネル取付用スウィーベルアーム

アームの長さ:26.7cm

高さ調整なし(水平式)

スウィーベル(アーム全体):最大180°

スウィーベル(先端):最大180°

チルト:最大50°

AS-UL180H-DBGE3-W5

チャネル取付用高さ調整式モニターアーム

アームの長さ:34.3cm

高さ調整レンジ:40.6cm

スウィーベル(アーム全体):最大180°

スウィーベル(先端):最大180°

チルト:最大50°

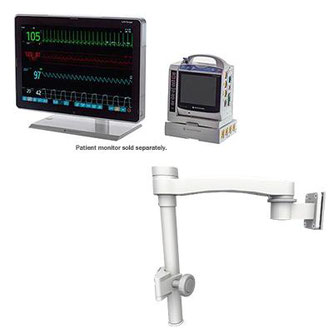

日本光電BSM1700モジュール用アーム


ASDBNK2-W5-A1  チャネル取付用スウィーベルアーム  ダウンポスト付き

ASDBNK2-W5-A1

チャネル取付用スウィーベルアーム

ダウンポスト付き

アームの長さ:26.7cm

高さ調整なし(水平式)

スウィーベル(アーム全体):最大180°

ダウンポスト長さ:30.4cm


日本光電ライフスコープG7用アーム 2本セット



上)ASUL180H-BVHD-DBP8-W5-A1 x 1

ASUL180HBVHD-W5に

・26.7cm延長アーム(A1アーム)

・8インチダウンポスト ・ケーブルフック を追加



下)ASDBNK2-W5-A1-AS1 x 1

ASDBNK2-W5-A1に

・15.2cm延長アーム(ASアーム)

・ケーブルフック

を追加




日本光電以外のメーカーの生体情報モニタに対応するモニターアームもございます。

詳細はお気軽にお問合せください。

□麻酔器取付用アダプタ

ICWUSA 医療機器用モニターアーム 医療用モニターアーム GE製麻酔器 アダプター ダブテイルトラック

GEヘルスケア製麻酔器

GE製麻酔器のサイドにあるレール(ダブテイルトラック)にICWのモニターアームを取り付ける場合に必要なアダプター

ICWUSA 医療機器用モニターアーム 医療用モニターアーム ドレーゲル製麻酔器取付アダプター

ドレーゲル製麻酔器

ドレーゲル製麻酔器のサイドにある独自のトラック(スリット)にICWのモニターアームを取り付けるためのアダプター


□アクセサリ

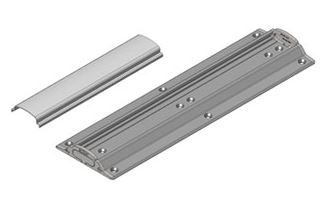

ウォールチャネル

TMD12(長さ12インチ、約30.48cm)

TMD19(長さ19インチ、約48.26cm)

TMD23(長さ23インチ、約58.42cm)

TMD26(長さ26インチ、約66.04cm)

TMD36(長さ36インチ、約91.44cm)

TMD50(長さ50インチ、約127cm)

CH1 | ケーブルフック | ICWUSA
THBVD | モニターアーム用ハンドル | ICWUSA

CH1:ケーブルフック

(ダウンポスト底面取付用はCH5)

THBVD:ハンドル

DBP12:12インチ(30.4㎝)ダウンポスト

DBP15:15インチ(38.1cm) ダウンポスト

(クランプ別売)



DBGE1-W2-XU4-AS1

・小型モニタをアーム固定部より上部に設置する場合に使用します。

DBGE1-W2-XU4-AS1 | Masimo Root用アーム
DBGE1-W2-XU4-AS1 | マシモ Root用アーム | ICWUSA

GEヘルスケア製麻酔器Aisys CS2 正面右側



マシモ製Rootをマウント

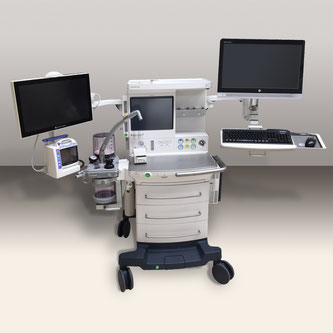

GEヘルスケア製麻酔器 Carestation(ケアステーション) へのディスプレイ/キーボードの設置例

ICWUSA 麻酔器 GEヘルスケア Carestation ディスプレイキーボード用アーム 昇降式 医療機器用モニターアーム 病院用モニターアーム
ICWUSA 麻酔器 GEヘルスケア Carestation ディスプレイキーボード用アーム 昇降式 医療機器用モニターアーム 病院用モニターアーム
ICWUSA 麻酔器 GEヘルスケア Carestation ディスプレイキーボード用アーム 昇降式 医療機器用モニターアーム 病院用モニターアーム

  • 正面右側面にUL180/UL182シリーズ ディスプレイキーボード用アーム延長付きを使用
  • 正面左側面に座るドクターまでしっかりリーチ
  • コンパクトに折りたたんで収納することで、不使用時に無駄にスペースを占有しません
  • ディスプレイキーボード用アームの上部には高さ調整できるVESAマウントで小型モニタを設置予定、正面にスウィーベル可能
  • ウォールマウント用モニターアームは、専用アダプタを使用することでダボテイルレールトラック(GEトラック)に取付可能



ドレーゲル製麻酔器 Apollo(アポロ)への生体情報モニタおよびディスプレイ/キーボードの設置例

ICWUSA 日本光電 G9 LifeScope BSM1700 JA694PA ドレーゲル Apollo アポロ Ul180 昇降式モニターアーム  生体情報モニタ 麻酔器 医療機器
ICWUSA 日本光電 G9 LifeScope BSM1700 JA694PA ドレーゲル Apollo アポロ Ul180 昇降式モニターアーム  生体情報モニタ 麻酔器 ディスプレイキーボード用アーム CSM1900 医療機器

ICWUSA 日本光電 G9 LifeScope BSM1700 JA694PA ドレーゲル Apollo アポロ Ul180 昇降式モニターアーム  生体情報モニタ 麻酔器 ディスプレイキーボード用アーム CSM1900 医療機器
ドレーゲル 日本光電 Apollo CSM1900 CPUマウント ICWUSA 医療機器 生体情報モニタ 麻酔器

  • 正面左側面には日本光電生体情報モニタ(LifeScope G9)とモジュールユニット(BSM1700 & JA694PA)をUL180/182シリーズ ウォールマウント用 昇降式 ディスプレイ アームで固定
  • 専用アダプタを使用することでウォールマウント用アームをドレーゲル製麻酔器が持つ独自のスリットに取付可能
  • 正面右側面はUL180/182シリーズ ウォールマウント用 昇降式 ディスプレイ/キーボードアームを使用
  • 正面右側面下にはフレームスタイルCPUマウントを使用して日本光電製CSM1900コアユニットをマウント
